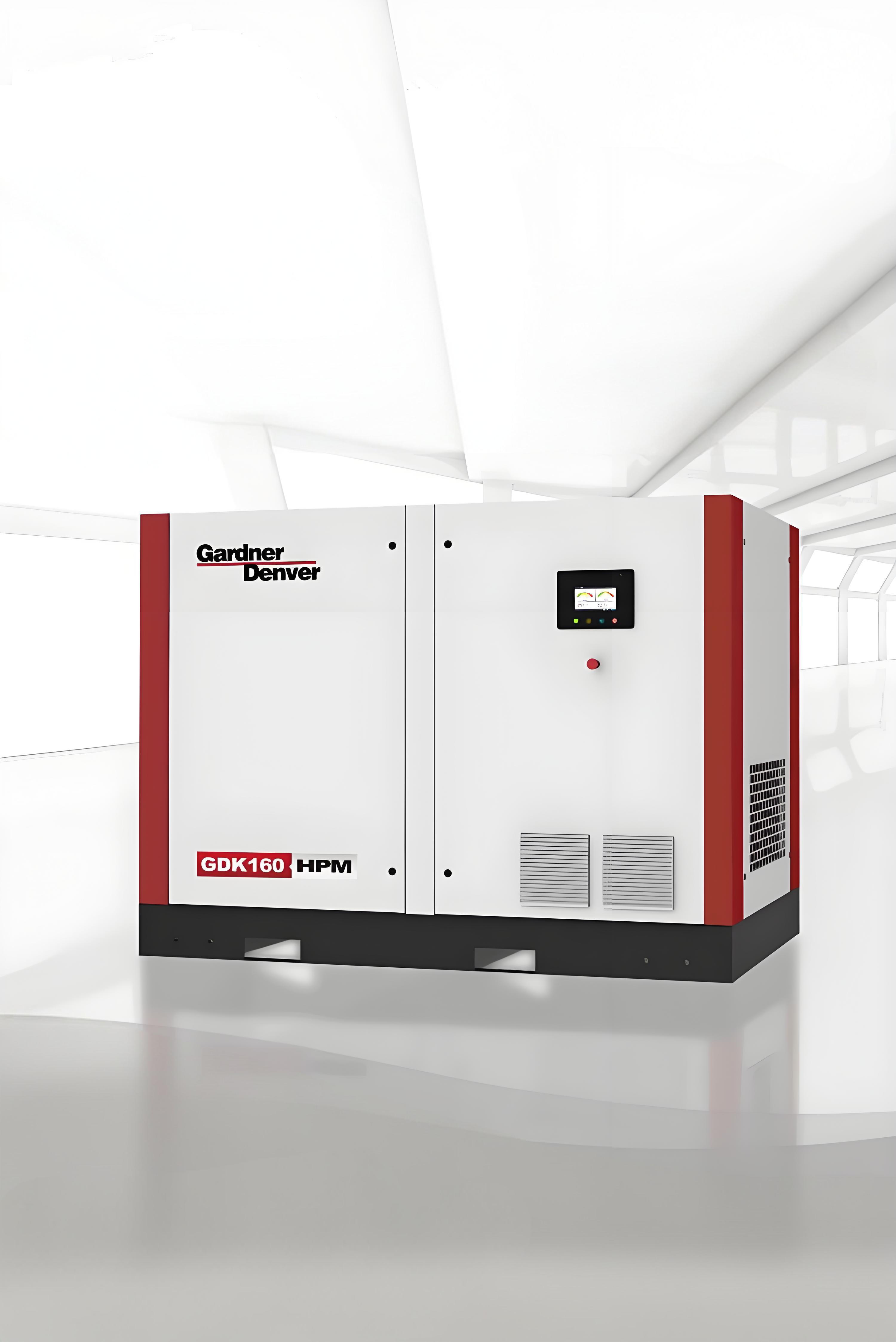

Compressor de ar de parafuso de frequência variável 90-160kW 7-12,5bar

Descrição do Produto:

O micro compressor de ar de parafuso a óleo GDK90-160KW adota tecnologia de parafuso avançada, combinada com design de alta eficiência e características de baixo consumo de combustível, projetado especificamente para indústrias, manufatura, construção e outros campos que exigem fontes de ar estáveis. Esta série de produtos é conhecida por sua alta confiabilidade, conservação de energia, proteção ambiental e baixos custos de manutenção, sendo adequada para cenários de aplicação de média e alta tensão.

Principais Características:

Motor de frequência variável de ímã permanente

O compressor de ar da série de conversão de frequência de ímã permanente Grundendfos é equipado com um acionamento de motor síncrono de ímã permanente. Em comparação com os motores de excitação elétrica tradicionais, os motores de ímã permanente, especialmente os motores de ímã permanente de terras raras, têm uma estrutura simples e operação confiável; Tamanho pequeno e peso leve; Baixa perda e alta eficiência; O motor tem vantagens significativas, como formas e tamanhos flexíveis e diversos. Portanto, seu escopo de aplicação é extremamente amplo, cobrindo quase vários campos, como aeroespacial, defesa nacional, produção industrial e agrícola e vida diária.

• Eficiência energética IE5, motor super eficiente e confiável
• Nível de proteção IP66
• Rolamentos de grande porte garantem vida útil

Em comparação com os compressores de ar acionados por motor de frequência comum, o acionamento do motor síncrono de ímã permanente tem as seguintes vantagens:

1. Vantagens de desempenho do motor

Uma das principais características dos motores de ímã permanente híbridos é seu enrolamento do estator destacável, que pode ser substituído no local. Em segundo lugar, suas características de tamanho pequeno e alta potência (apenas 33% do volume dos motores de frequência variável tradicionais, enquanto o fluxo magnético é três vezes maior que o dos motores de frequência variável tradicionais) permitem que ele seja conectado diretamente e acionado pelo rotor macho do host. Finalmente, seu layout exclusivo elimina o uso de peças desgastadas e rolamentos de motor no motor, elimina perdas no sistema de excitação do rotor e melhora a eficiência em 5-10%.

2. Ampla faixa de modulação de frequência

O rotor não requer excitação elétrica e o desempenho em baixa velocidade do motor é bom. A tecnologia avançada de controle vetorial sem posição é adotada e a faixa de conversão de frequência do motor pode atingir 25% -150%, enquanto a conversão de frequência assíncrona só pode atingir 50% -100%. Portanto, os compressores acionados por motores de ímã permanente podem atingir operação sem carga em velocidade mais baixa e obter economia de energia sem carga.

3. Início/parada ilimitados

Os motores de ímã permanente híbridos têm a capacidade de iniciar/parar infinitamente para atender aos requisitos de gás e não causarão danos ao motor como os motores tradicionais. Quando o consumo de gás da unidade cai para seu ponto mais baixo, ela será desligada, economizando o desperdício de energia causado pelo descarregamento dos compressores de ar tradicionais.

4.Baixo ruído

Coordenação razoável do polo da ranhura, design do campo magnético, frequência operacional mais ampla e ruído operacional mais baixo.

5. Aumento da folga de ar do motor

A folga de ar aumentada do motor pode permitir que os motores HPM operem normalmente em ambientes mais severos, eliminando o problema de desligamento.

6. Estrutura compacta, pequeno volume e peso leve

Os rotores de ímã permanente têm um volume pequeno e alta densidade de potência.

Início suave

• Sem corrente de partida de pico
• Eliminando completamente o consumo de energia durante o descarregamento e reduzindo a carga nos componentes elétricos
• A corrente de partida de frequência variável é de apenas cerca de 1,5 vezes a corrente nominal, sem qualquer impacto na rede elétrica

Pressão de saída estável

• O controle de frequência variável mantém a faixa de pressão dentro de 0,1 bar
• A pressão do ar comprimido para transmissão é estável - não há necessidade de configurar grandes tanques de armazenamento de ar
• A pressão não excederá o valor exigido e a energia não será desperdiçada

Sem impacto na inicialização

• Baixo torque de partida do motor, sem impacto nos componentes mecânicos, vida útil mais longa dos rolamentos, etc.
• Transmita apenas o torque necessário de acordo com as necessidades reais, sem desperdiçar qualquer energia em excesso

Host

O host é a parte central do compressor de ar de parafuso. A intenção original do projeto do host é garantir qualidade confiável, desempenho estável e alta eficiência operacional, o que não apenas reduz os desvios de fabricação, mas também permite a instalação precisa do host. E alguns outros componentes no compressor de ar fornecem suporte e controle importantes para a operação confiável do host. A série GDK90-160 adota um host de alta eficiência recém-projetado, com uma melhoria média na eficiência energética de mais de 10% e atinge operação confiável de longo prazo.

1. O arranjo meticuloso dos pontos de lubrificação pode efetivamente fornecer óleo lubrificante para o local exigido, melhorar a confiabilidade e reduzir o consumo de energia
2. O design avançado da engrenagem permite uma transmissão mais eficiente e confiável da energia de acionamento
3. A caixa de engrenagens integrada pode reduzir a perda de resistência do vento e o comprimento do sistema de transmissão, tornando o desempenho mais eficiente e a manutenção mais conveniente
4. O arranjo aprimorado dos rolamentos ajuda a reduzir a resistência, melhorar o gerenciamento de energia e, assim, aumentar a confiabilidade e o desempenho
5. O sistema de transmissão selado sem manutenção não requer manutenção regular e pode protegê-lo de danos causados por poeira e umidade
6. Os perfis otimizados do rotor do parafuso podem melhorar muito a eficiência energética e o volume de exaustão, além de reduzir os custos de energia
7. O arranjo de rolamentos de baixo atrito ajuda a melhorar a eficiência energética
8. A lubrificação otimizada da engrenagem aumenta a confiabilidade operacional e reduz o consumo de energia, injetando inteligentemente óleo lubrificante na área de engrenagem
9. Os canais de entrada e saída simplificados reduzem a queda de pressão
10. O processo otimizado de injeção de combustível reduz a temperatura e melhora a eficiência durante o processo de compressão

Modo de transmissão

O motor e o host dos produtos da série de conversão de frequência de ímã permanente GDK adotam um sistema de acionamento direto coaxial, que é um design mais eficaz, confiável e robusto. A transmissão coaxial reduz as perdas mecânicas de equipamentos como correias e engrenagens. O método de conexão coaxial resulta em maior eficiência de transmissão. Mantendo simultaneamente a coaxialidade permanente, a base da máquina é completamente selada para evitar impurezas no ar e garantir uma transmissão de energia suave.

Sistema de entrada de ar frio eficiente

Filtro de entrada
A eficiência do filtro de entrada é de até 99,5%, com uma precisão superior a 3 mícrons. O filtro de entrada e a válvula de entrada são conectados diretamente, tornando a substituição mais conveniente; A válvula de entrada integrada com a válvula solenóide reduz as conexões de tubulação, minimiza os pontos de vazamento, reduz a resistência de entrada, aumenta a eficiência de sucção e melhora a eficiência de compressão.
Filtro de ar nano revestido eficiente com alto desempenho de filtração, visando 0,3um, que é mais de três vezes maior que os materiais de filtro comuns.

Canal de entrada de ar frio independente
A GDK projetou recentemente um canal de entrada de ar frio independente, que tem uma temperatura de entrada mais baixa, maior volume de ar, menor queda de pressão e melhora muito a eficiência do host.
Reduza a temperatura de exaustão de toda a máquina, prolongue a vida útil da tubulação e melhore muito o desempenho do resfriador.

Sistema de resfriamento

A série GDK adota um arranjo independente de resfriadores de óleo e pós-resfriadores. Em comparação com o arranjo tradicional de resfriador soldado, ele evita a falha do resfriador causada pela concentração de tensão térmica na costura de solda devido aos diferentes coeficientes de expansão do óleo de resfriamento e do ar comprimido, e prolonga a vida útil do resfriador. A substituição do resfriador é mais conveniente, economizando custos de uso e manutenção dos clientes.

• Design independente do duto de ar para resfriamento de óleo e resfriamento traseiro - subvertendo o modo de design paralelo tradicional, instalando resfriamento de óleo e resfriamento traseiro separadamente em dois lados, eliminando fundamentalmente a influência da tensão térmica e da expansão térmica
• Instalação lateral, em comparação com a instalação superior, tem maior eficiência de manutenção pós-venda
• O duto de ar é completamente independente, reduzindo o consumo de energia do ventilador, garantindo que os componentes principais possam atingir o efeito de resfriamento desejado
• O resfriamento sincronizado dos componentes internos da unidade através do duto de ar traseiro não apenas resfria, mas também fornece isolamento acústico e redução de ruído para toda a máquina
• Pós-resfriador de grande margem,<10 º C CTD (arrefecido a ar e arrefecido a água), pode se adaptar a ambientes relativamente severos, garantindo a operação normal de toda a máquina a uma temperatura ambiente de 46 º C

 Cventilador de resfriamento

• controle de velocidade variável

O ventilador adota uma lógica de controle estrela delta para reduzir a potência de conversão de frequência. Três ventiladores são conectados para controle, melhorando a eficiência energética da unidade e garantindo o desempenho de resfriamento

• Instalação inclinada

O ventilador resfriado a óleo é instalado diagonalmente acima do resfriador, garantindo o fluxo de ar de resfriamento, ao mesmo tempo em que economiza muito espaço da unidade; O ângulo de inclinação passou por simulação FEA rigorosa para garantir um melhor efeito de resfriamento

• Manutenção do tipo puxar

O ventilador de resfriamento pode ser deslizado ao longo do trilho inferior para manutenção, que pode ser facilmente operado por uma pessoa, melhorando muito a eficiência do serviço pós-venda do ventilador

• Ventilador de resfriamento por sucção

Reduza a temperatura de sucção na superfície do resfriador, distribua o ar uniformemente na superfície do resfriador e melhore a eficiência de resfriamento e transferência de calor; Em comparação com os métodos de resfriamento por sopro, o resfriamento por sucção não tem cantos mortos e um melhor efeito de resfriamento

Sistema de tubulação

• Todos os componentes de conexão em áreas-chave são selados com faces finais de anel O de borracha fluorada
• A possibilidade de vazamento é quase completamente eliminada e a conexão pode ser repetida infinitamente
• Eliminando a folga axial necessária para conexões seladas típicas
• resistência química

O selo do anel O é uma estrutura de vedação mais eficaz que evita vazamentos de óleo de acordo com os padrões da American Association of Automobile Manufacturers. Em comparação com os selos de conexão rosqueados típicos, este método de vedação avançado elimina a folga axial, é fácil de instalar e as peças de conexão não se deformarão devido à fixação apertada, melhorando fundamentalmente o nível de prevenção de vazamentos.
A máquina inteira adota o mesmo design de flange - reduzindo peças vulneráveis e facilitando a manutenção.
Componentes da unidade resistentes a altas temperaturas - incluindo válvulas solenóides de entrada, tubulações, componentes eletrônicos, etc., todos atendem ao padrão de resistência a altas temperaturas de mais de 100 º C.

Sistema de separação de óleo e gás

O núcleo de separação de óleo adota um núcleo de separação de óleo do tipo dobrável + enrolamento especialmente projetado, feito de materiais de fibra especiais multicamadas e de dois estágios reforçados. Ele tem uma grande área de separação, baixa taxa de fluxo, excelente efeito de separação, longa vida útil e uma precisão de 0,5 mícrons, garantindo que o teor de óleo de exaustão da unidade seja inferior a 3 ppm.
Design inovador de núcleo de separação de óleo integrado para tubos de retorno secundários, eliminando a necessidade de manutenção separada dos tubos de retorno secundários, reduzindo a altura da unidade e melhorando a eficiência do serviço pós-venda.

Plataforma IoT do compressor de ar iConn

A plataforma IoT do compressor de ar iConn visa fornecer aos clientes gerenciamento de dados em tempo real de sistemas de ar comprimido com tranquilidade, maximizando assim a estabilidade de sua unidade. Ao mesmo tempo, com insights e análise de big data, ajuda a Grundfos e seus clientes a otimizar continuamente os serviços e melhorar a eficiência da produção.

Os componentes da plataforma da Internet das Coisas incluem

• Hardware - Para máquinas novas, um controlador com uma caixa de dados embutida pode ser fornecido como padrão na fábrica; Para unidades existentes no mercado de pós-venda, dispositivos de borda podem ser instalados para conectar e ler as informações do controlador da unidade
• Comunicação - Transfira dados de controladores e dispositivos de borda para a nuvem via rede 4G
• Software - incluindo a plataforma de gerenciamento interno da Grundfos e a plataforma do cliente usada pelos usuários finais, ambas incluindo versões web e aplicativos
• Equipe de Suporte Técnico

Função da plataforma Chinandenfu IoT iConn

• Relatório de parâmetros operacionais da unidade e função de relatório
• Monitoramento em tempo real com base em dados do status de operação da unidade, alarmes de falha e notificações de eventos
• Análise de diagnóstico de consumo de energia e confiabilidade do diagnóstico de problemas com base na análise preditiva

 Área de aplicação

• Indústria de manufatura: automóveis, processamento mecânico, moldagem por injeção, pulverização, etc.
• Alimentos e Medicamentos: Embalagem, Enchimento, Transporte Pneumático (com pós-processamento necessário)
• Indústria eletrônica: montagem de superfície SMT, fabricação de instrumentos de precisão
• Outros: Mineração, construção, têxtil, etc.

Funções e especificações do produto

Embalagem e Envio:

Embalagem do produto:
O micro compressor de ar de parafuso a óleo  vem em uma caixa de papelão resistente com a imagem do produto e especificações impressas na parte externa. No interior, o produto é embalado com segurança com inserções de espuma para evitar qualquer dano durante o transporte.
Envio:
Nosso tempo de envio padrão é de 3 a 5 dias úteis. Para envio expresso, entre em contato com nossa equipe de atendimento ao cliente. Enviamos por meio de transportadoras confiáveis, como UPS, FedEx e USPS, e fornecemos um número de rastreamento para sua conveniência.

Perguntas frequentes:

P: Qual é o nome da marca deste produto?
R: O nome da marca deste produto é Aipu.
P: Qual é o número do modelo deste produto?
R: O número do modelo deste produto é Micro compressor de ar de parafuso a óleo.
P: Onde este produto é fabricado?
R: Este produto é fabricado na China.
P: Este produto possui alguma certificação?
R: Sim, este produto é certificado pela ce.ul.
P: Qual é a quantidade mínima de pedido para este produto?
R: A quantidade mínima de pedido para este produto é 1 peça.
P: O preço deste produto é negociável?
R: Sim, o preço deste produto é negociável.
P: Quais são os detalhes da embalagem deste produto?
R: Os detalhes da embalagem deste produto são contêiner.
P: Quanto tempo leva a entrega deste produto?
R: O tempo de entrega deste produto é de 10 dias.
P: Quais são as condições de pagamento para este produto?
R: As condições de pagamento para este produto são tt.
P: Qual é a capacidade de fornecimento deste produto?
R: A capacidade de fornecimento deste produto é de 10.000 t/a
